Fiber Cable/Termination Assemblies

  • Precision Connectors and High Reliability
  • Ultra Low Loss Termination
  • Return Loss: -57dB typical and < -72 dB for APC
  • Repeatability: 0.05 dB max change
  • Vibration: 0.05 dB max change
  • Operating Temperature: -20°C to +175°C
  • Wavelengths: 375 - 1650 nm
  • SM, MM, PM, Specialty Fibers, POF Fibers, PCF Fibers, Mid-IR Fibers
  • Polarization Maintaining Assemblies/Termination
  • Quality Termination of Fiber Optic Devices and Modules using MIL-Qualified components
  • OEM High Volume Production Made in U.S.A
Product Description:

Silicon Lightwave's cable/termination facility has state-of-the-art equipments, ultra-reliability assembly process, and experienced personel to produce high quality patchcords and fiber optic device terminations. We provide proper handling and testing of critical devices with variety of fibers, cables, and connectors for specific applications.

We are also highly specialized in polarization maintaining device/jumpers termination with lowest connector loss and high polarization extinction ratio. All specialty fibers termination are available including PANDA fibers, Tiger fibers, Bow-Tie fibers, 80 microns reduced cladding fibers, small core 2 to 9 microns fibers, large core 50 to 1000 microns fibers, FlightGuide fibers ...


Unique configuration and assembly process which allows very high power handling for singlemode and PM fibers upto 10 Watts CW and multimode fibers, PCF upto 30 Watts CW or 2 to 4 GW/cm2 pulsed.
  • Melted end processing
  • Ultra-low loss and low back-reflection
  • Anti-reflection coating available
  • Stainless steel armored cabling available for maximum safety

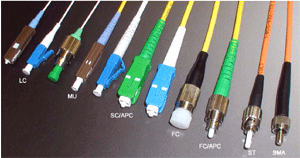

  • FC/PC, FC/APC, or SMA connectors
  • Uniform gold coating
  • Masked or special configuration coating
  • Excellent solderability
  • Hermetic fiber packaging
  • High mechanical strength
  • High temperature operation upto 600°C


Specifications
Drawings

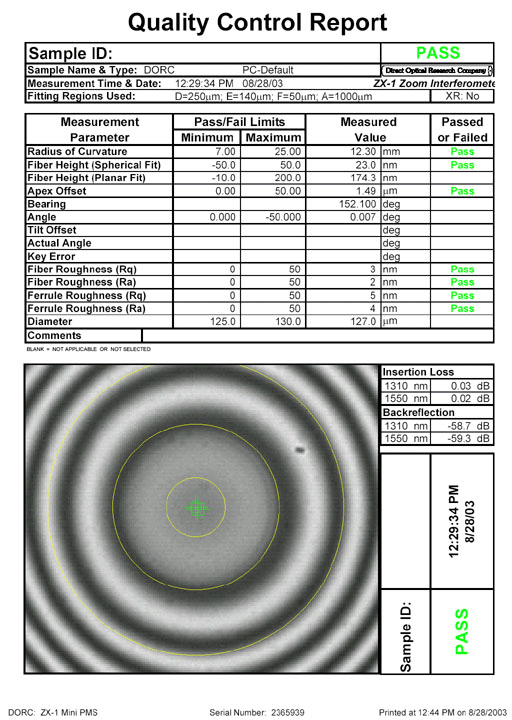

Test Data
Connector Loss 0.02 dB
Return Loss -57dB Typical and <-72dB for APC
Repeatability 0.05dB Max Change
Vibration 0.05dB Max Change
Operating Temperature -20°C to +175°C
Wavelength 375nm - 1650 nm
Fiber Type Singlemode, Multimode, PM, PCF, Hollow-Core, Mid-IR, POF, Other Specialty Fibers
Jacket Loose Tube, Tight Buffer, Hytrel, Teflon, Armored, and MIL Cables


Ordering Information:
Fiber Cable Assembly

Assembly Type:      Core Size [µm]:       Numerical Aperture(NA):
Wavelength:

Connector A:
  Connector B:
Polish A:
  Polish B:
Cable Jacket:
  Cable Length:

Additional Requirements:
